ГОСТ 13015.2-81

Группа Ж39

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОНСТРУКЦИИ И ИЗДЕЛИЯ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ СБОРНЫЕ

Маркировка

Prefabricated concrete and reinforced concrete constructions and products.
 Marking

Дата введения 1982-07-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ



1 РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР

ИСПОЛНИТЕЛИ

С.Н. Нерсесов, канд. техн. наук (руководитель темы); Л.П. Киселев; В.И. Пименова; С.А. Каган, канд. техн. наук; М.Л. Зайченко, канд. техн. наук; В.И. Деньщиков

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 17 сентября 1981 г. №165

3. ВЗАМЕН ГОСТ 13015-75 ( в части требований к маркировке)

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ





Обозначение НТД, на который дана ссылка

Номер пункта, подпункта

ГОСТ 10629-88

2.1

ГОСТ 14192-77

2.1.; 2.11.1

ГОСТ 21174-75

2.1



5 ПЕРЕИЗДАНИЕ (январь 1990 г.) с Изменением № 1, утвержденным в декабре 1987 г. (ИУС 4-88).

Настоящий стандарт распространяется на сборные бетонные и железобетонные конструкции и изделия (именуемые в дальнейшем - конструкции) и устанавливает общие правила нанесения на них маркировочных надписей и знаков.

       (Измененная редакция, Изм. № 1).





1. ВИДЫ И СОДЕРЖАНИЕ МАРКИРОВОЧНЫХ НАДПИСЕЙ И ЗНАКОВ



1.1. Маркировочные надписи подразделяют на:

основные;

информационные.

1.2. Основные надписи должны содержать:

марку конструкции;

товарный знак или краткое наименование предприятия-изготовителя;

штамп технического контроля.

1.3. Информационные надписи должны содержать:

дату изготовления конструкции;

величину массы конструкции (для конструкций, масса которых превышает 0,5 т).

1.4. К маркировочным знакам относят:

монтажные знаки;

государственный Знак качества по │Положению о государственном Знаке качества" № 39-8/775 (для конструкций высшей категории качества).

(Измененная редакция, Изм. № 1).

1.5. Монтажными знаками являются изображения, указывающие:

место строповки конструкции;

верх конструкции;

место опирания конструкции;

установочные риски на конструкции.

1.6. Допускается применение маркировочных надписей и знаков, не предусмотренных настоящим стандартом. Изображение, наименование и назначение дополнительных маркировочных надписей и знаков устанавливаются стандартами или техническими условиями на конструкции конкретных видов.

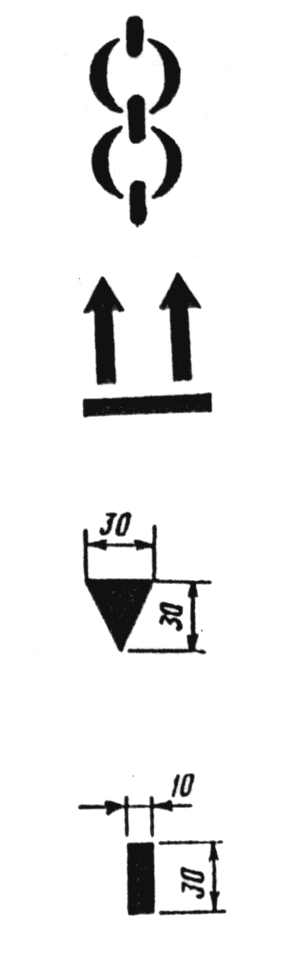

1.7. Изображение, наименование и назначение монтажных знаков, приведенных в п. 1.5, должны соответствовать указанным в таблице.





Изображение знака

Наименование и назначение знака



Место строповки

Назначение знака и его размеры - по ГОСТ 14192-77

Верх изделия

Назначение знака и его размеры - по ГОСТ 14192-77


Место опирания

Знак определяет место опирания конструкции на подкладку или прокладку при хранении и транспортировании конструкции



Установочная риска

Знак служит ориентиром для контроля установки конструкции в проектное положение при монтаже



2. ТРЕБОВАНИЯ К МАРКИРОВКЕ



           2.1. На каждой конструкции, поставляемой потребителю, в месте, установленном стандартом или техническими условиями на эти изделия, должны быть нанесены основные и информационные надписи, указанные в пп. 1.2, 1.3 и 1.6, а также государственный Знак качества - на изделиях высшей категории качества. Необходимость нанесения монтажных знаков устанавливается стандартами или техническими условиями на конструкции конкретных видов.

         Маркировку тротуарных и фасадных плит, бортовых камней и других мелкоразмерных конструкций допускается производить только на 10% этих конструкций каждой партии; при этом, в соответствии с требованиями стандартов или технических условий, на эти конструкции допускается наносить отдельные маркировочные надписи из числа указанных в пп. 1.2 и 1.3.

Маркировку шпал для железных дорог колеи 1520 мм следует производить по ГОСТ 10629-88, а шпал для трамвайных путей широкой колеи - по ГОСТ 21174-75.

Транспортная маркировка конструкций - по ГОСТ 14192-77. Транспортную маркировку наносить непосредственно на конструкции не допускается.

2.2. Маркировочные надписи и знаки на конструкции должны быть видимыми при хранении и монтаже этих конструкций. Возможные варианты расположения надписей и знаков приведены в приложении 1.

Не допускается наносить надписи и знаки на отделанные или предназначенные под окраску лицевые поверхности конструкций, за исключением случаев, оговоренных стандартами или техническими условиями на конструкции конкретных видов.

2.3. Маркировку конструкций следует производить следующими способами:

окраской по трафарету;

краской при помощи штампов;

маркировочными машинами;

штампованием при формовании конструкций.

Допускается наносить маркировочные надписи приведенным в  рекомендуемом приложении 2 шрифтом от руки специальным карандашом по неостывшей после тепловой обработки бетонной поверхности конструкций или краской. При этом надписи должны удовлетворять требованиям п. 2.5.

(Измененная редакция, Изм. № 1).

2.4. Маркировочные надписи и знаки должны быть темного цвета (черного, темно-коричневого, темно-зеленого и др.).

2.5. Краски, применяемые для маркировки конструкций, должны быть водостойкими, быстровысыхающими, светостойкими, устойчивыми к воздействию низких температур (для районов Крайнего Севера), прочными на истирание и размазывание.

2.6. Маркировочные надписи следует выполнять шрифтом высотой 15, 30, 50 и 100 мм.

2.7. (Исключен, Изм. № 1).

2.8. Шрифт для нанесения надписей указан в рекомендуемом приложении 2.

2.9. Основные надписи

2.9.1. Марка конструкции должна соответствовать установленной рабочими чертежами согласно требованиям стандарта или технических условий на данную конструкцию.

Примечание. Допускается по согласованию изготовителя с потребителем наносить на конструкции их сокращенные условные обозначения, принятые в проекте конкретного здания или сооружения.

(Измененная редакция, Изм. № 1).

2.9.2. Товарный знак или краткое наименование предприятия-изготовителя должны соответствовать зарегистрированному в установленном порядке.

2.9.3. Штамп технического контроля предприятия-изготовителя условно обозначают прописными буквами │ОТК". В штампе технического контроля допускается указывать номер, присваиваемый контролеру.

2.10. Информационные надписи

2.10.1. Дату изготовления конструкции следует наносить одной строкой в следующей последовательности: день месяца, месяц, год.

Допускается после даты изготовления указывать номер смены.

День месяца и месяц следует записывать двумя цифрами, год - двумя последними   цифрами обозначения года. Элементы обозначения даты разделяют пробелами, а обозначения даты и номера смены - тире. Например, дату 3 января 1980 г. и вторую смену обозначают: 03 01 80-2.



2.10.2. Массу конструкции следует указывать в тоннах.

2.11. Маркировочные знаки

2.11.1. Размеры деталей монтажных знаков │Место строповки" и │Верх конструкции" следует принимать минимальными по ГОСТ 14192-77.

2.11 2. Исключен. ( Измененная редакция, Изм, № 1).

2.11.3. Расположение знаков │Место опирания" на конструкциях должно соответствовать установленному стандартами или техническими условиями на эти конструкции или указанному в рабочих чертежах.




ПРИЛОЖЕНИЕ 1
Рекомендуемое

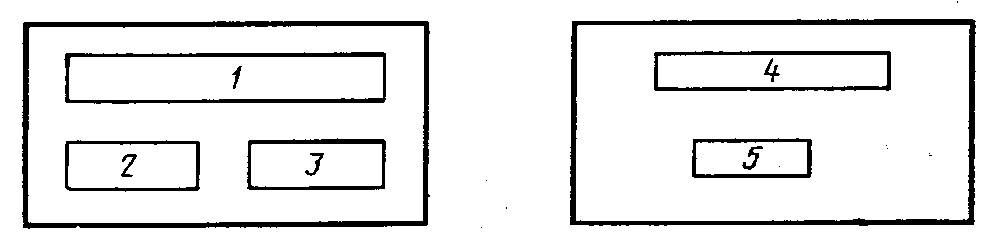

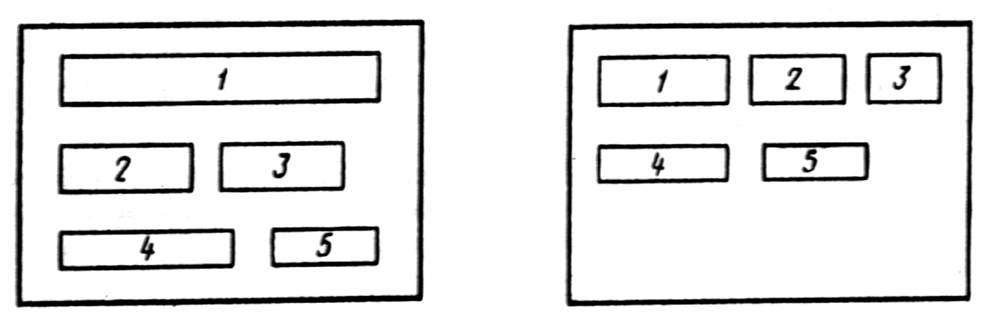

ВАРИАНТЫ РАСПОЛОЖЕНИЯ МАРКИРОВОЧНЫХ НАДПИСЕЙ







                                                                                                                                                   Вариант 1                              Вариант 2



Вариант 3





1 - марка конструкции; 2 - товарный знак или краткое наименование предприятия-изготовителя;
 3 - штамп ОТК; 4 - дата изготовления конструкции; 5 - масса конструкции





ПРИЛОЖЕНИЕ 2
Рекомендуемое

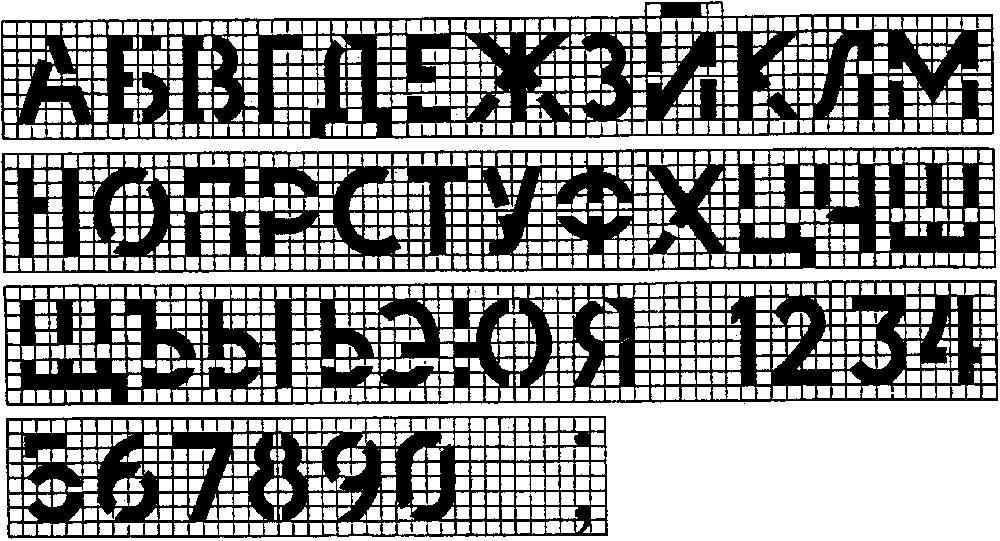

ШРИФТ ДЛЯ МАРКИРОВКИ

1. При нанесении маркировки окраской по трафарету шрифт должен соответствовать указанному на чертеже.

2. Расстояние между буквами и цифрами должно быть не менее 1/6 их высоты, за исключением таких сочетаний, как Р и А, Ф и Т, Г и Д, на которых расстояние должно быть установлено зрительно равным с остальными. Расстояние между словами должно быть не менее 1/2 высоты букв и цифр. Расстояние между основаниями строк должно быть не менее 3/2 высоты букв и цифр.

       3. Ширина перемычек букв и цифр должна быть равна 1/6 высоты букв и цифр. Допускается уменьшить число перемычек для трафаретов из металла и других прочих материалов и изменять их место.

4. При нанесении маркировки другими способами должны  применяться типографские шрифты по нормативно-технической документации.
